圧力計(ブルドン管)
BN-PG20T-10K / BN-PG40-10K / BN-PG40A-10K / BN-PG50-10K / BN-PG50-15K
- 仕様
- 特徴
- 型式表
| 型番 | BN-PG20T-10K | BN-PG40-10K | BN-PG40A-10K | BN-PG50-10K | BN-PG50-15K |
|---|---|---|---|---|---|
| 表示板径(mm) | ― | Φ40 | Φ40 | Φ50 | Φ50 |
| 管接続口径 | ― | R1/8 | R1/4 | R1/4 | R1/4 |
| 配管位置 | 裏 | 裏 | 下 | 裏 | 裏 |
| 使用圧力(MPa) | 0~1.0 | 0~1.0 | 0~1.0 | 0~1.0 | 0~1.5 |
| 使用流体 | 空気 | 空気 | 空気 | 空気 | 空気 |
| 質量(g) | 11 | 50 | 50 | 80 | 110 |
| 適応機器 | BN-3RT5 BN-25T5 BN-25T6 BN-3RT5F | BN-3R21 BN-3RT21F BN-3RT0F BN-25T0 BN-25T20 | BN-2510 | BN-3R01 BN-2501 BN-2501A | BN-3R01H1 |

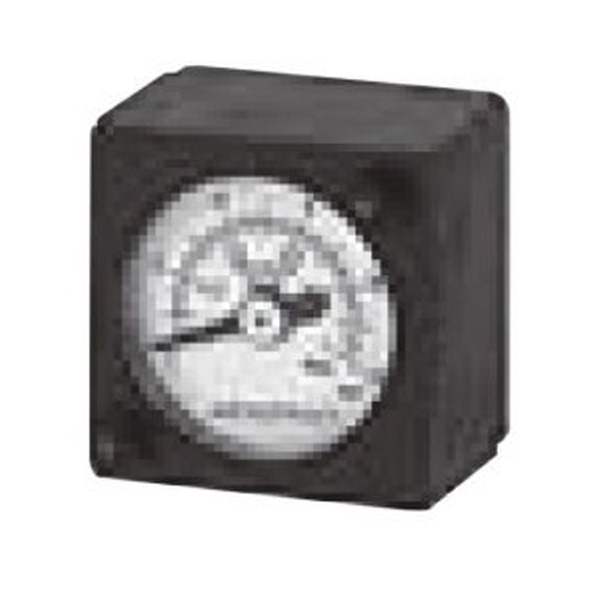

BN-PG20T-10K
ブルドン管式のモジュラータイプ専用圧力計です。

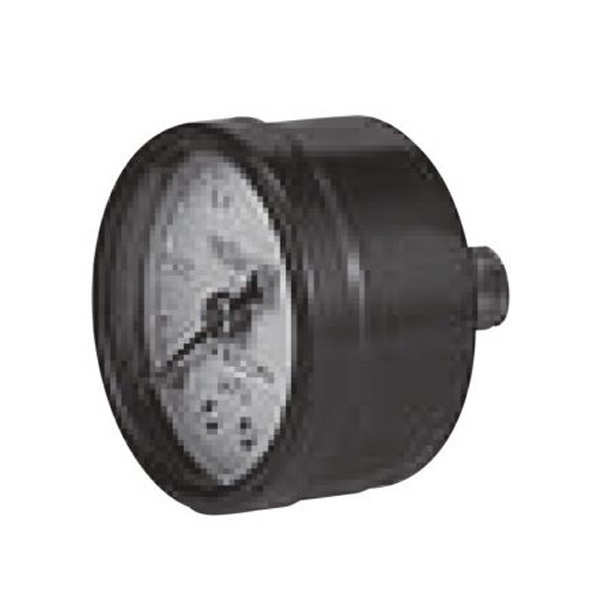

BN-PG40-10K
ブルドン管式の汎用的圧力計です。

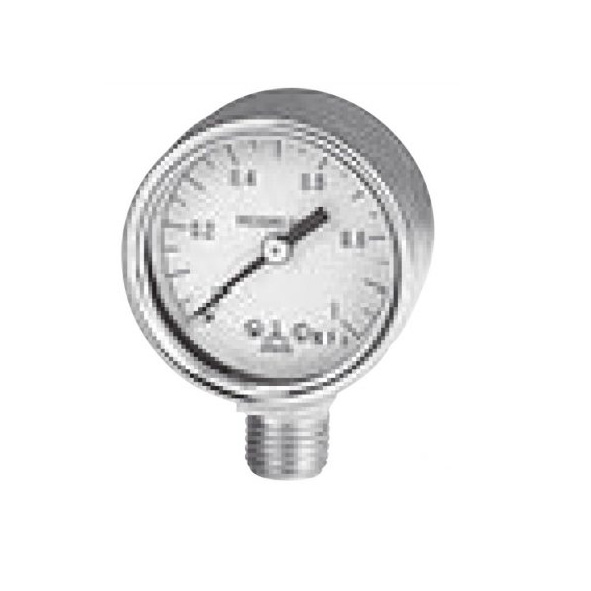

BN-PG40A-10K
ブルドン管式の汎用的圧力計です。
BN-PG50-10K
ブルドン管式の汎用的圧力計です。
BN-PG50-15K
ブルドン管式の汎用的圧力計です。
