エアユニット
(F.R.Lユニット3点セット)
BN-25T6 / BN-2501B / BN-2501C / BN-2501 / BN-25T0 / BN-25T20B
- 型番体系
- 仕様
- 特徴
| 型番 | BN-25T6 | BN-2501B | BN-2501C | BN-2501 | BN-25T0 | BN-25T20B |
|---|---|---|---|---|---|---|
| 管接続口径 | 8A(Rc1/4) 10A(Rc3/8) 15A(Rc1/2) | 8A(Rc1/4) 10A(Rc3/8) | 15A(Rc1/2) | 20A(Rc3/4) 25A(Rc1) | 8A(Rc1/4) 10A(Rc3/8) | 8A(Rc1/4) |
| 使用圧力(MPa) | 0.05~1.0 | 0.05~1.0 | 0.05~1.0 | 0~1.0 | 0.05~1.0 | 0~1.0 |
| 設定圧力(MPa) | 0.1~0.85 | 0.1~0.85 | 0.1~0.85 | 0.1~0.85 | 0.05~0.85 | 0.05~0.85 |
| 貯油量(㎤) | 200 | 200 | 200 | 400 | 50 | 25 |
| ドレン貯液量(㎤) | 70 | 100 | 100 | 160 | 20 | 12 |
| ろ過度(μm) | 5 | 40 | 40 | 40 | 5 | 40 |
| 使用流体 | 空気 | 空気 | 空気 | 空気 | 空気 | 空気 |
| 質量(kg) | 1.9 | 1.5 | 1.7 | 3.8 | 0.75 | 0.6 |
| 構成品単品型番 | BN-27T5 BN-3RT5 BN-23T5 | BN-2701A BN-3R01 BN-2301B | BN-2701A BN-3RT01 BN-2301B | BN-2701 BN-3R01 BN-2301 | 一体型 | BN-2720 BN-3RT21 BN-23T20A |
| 付属品 | 圧力計 ブラケット | 圧力計 ブラケット | ブラケット | |||
| オプション | オートドレン | 圧力計 ブラケット オートドレン | 圧力計 ブラケット オートドレン | 圧力計 ブラケット オートドレン | 圧力計 |
BN-25T6
省スペースのモジュラ接続タイプ
BN-2501B
大容量ねじ込みタイプ
BN-2501C
大容量ねじ込みタイプ
BN-2501
大容量ねじ込みタイプ
BN-25T0
同軸一体型超省スペースタイプ

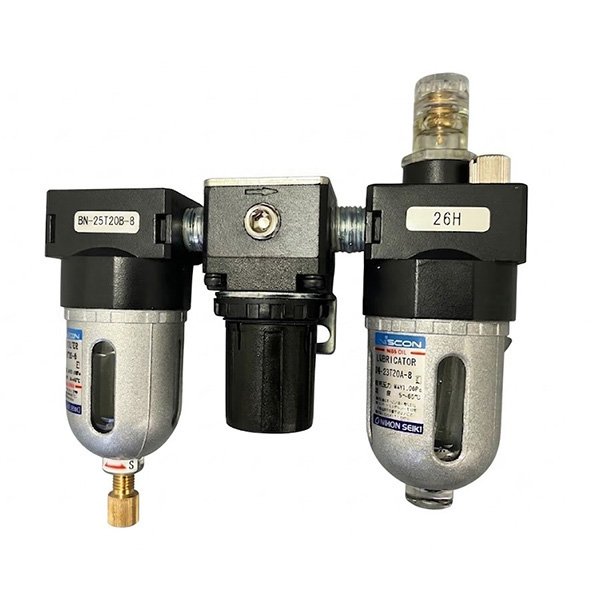

BN-25T20B
コンパクトタイプ
