BN-3RT5 / BN-3R01 / BN-3R01H1 / BN-3R01P / BN-3R21

  • 仕様
  • 特徴

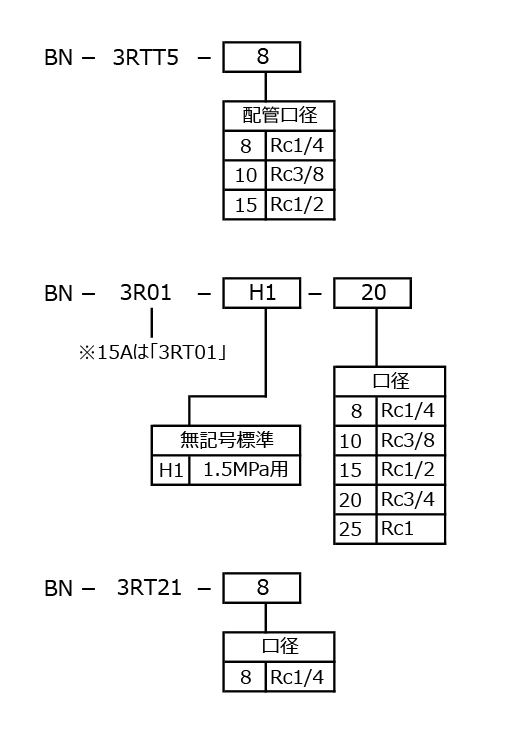

  • 型式表
型番BN-3RT5BN-3R01BN-3R01H1BN-3R01PBN-3R21
管接続口径8A(Rc1/4)
10A(Rc3/8)
15A(Rc1/2)
8A(Rc1/4)
10A(Rc3/8)
15A(Rc1/2)
20A(Rc3/4)
25A(Rc1)
8A(Rc1/4)
10A(Rc3/8)
15A(Rc1/2)
20A(Rc3/4)
25A(Rc1)
8A(Rc1/4)
10A(Rc3/8)
15A(Rc1/2)
20A(Rc3/4)
25A(Rc1)
8A(Rc1/4)
使用圧力(MPa)1.0以下1.0以下1.5以下1.0以下1.0以下
設定圧力(MPa)0.05~0.80.05~0.850.1~1.00.05~0.850.05~0.85
使用流体空気空気空気空気空気
質量(kg)0.550.6(Rc1/4、Rc3/8)
0.7(Rc1/2)
1.2(Rc3/4、Rc1)
0.6(Rc1/4、Rc3/8)
0.7(Rc1/2)
1.2(Rc3/4、Rc1)
0.6(Rc1/4、Rc3/8)
0.7(Rc1/2)
1.2(Rc3/4、Rc1)
0.3
オプション圧力計
ブラケット
圧力計
ブラケット
圧力計
ブラケット
圧力計
ブラケット

BN-3RT5

ハンドルの出っ張りを抑えた省スペースの減圧弁。

BN-3R01

ダイヤフラム式の大容量の減圧弁。

BN-3R01H1

一次圧力1.5MPa用の減圧弁。

BN-3R01P

パネル取付形減圧弁

BN-3R21

コンパクトな減圧弁
